HONDA INTEGRA DC2

最近無聊在日拍逛逛想買支新方向盤

無意中看到了一組價位還蠻親民的APEXI AFC-neo

算了一下運費+手續費+物品如以最低價標得的話還不到4500~

於是就給他標回來了。

AFC-neo主要功能為:

1.供油補正新增為可隨意切換 EASY / PRO兩種模式-

   EASY模式可設定8個轉速域的供油補正

   PRO模式可設定16個轉速域的供油補正

2.VTEC開啟設定-

   可設定VTEC啟閉轉速1500~7000rpm

3.VTEC開啟供油補正-

   Lo cam / Hi cam 修正補償

4.2段油門開度設定-

   自動補正兩段油門開度間供油率

5.防止熄火-失速供油補正

6.新增夜間模式-

   可於夜間自動調整設定的顯示幕明暗度

7.顯示幕與按鍵可單獨變更多種顏色

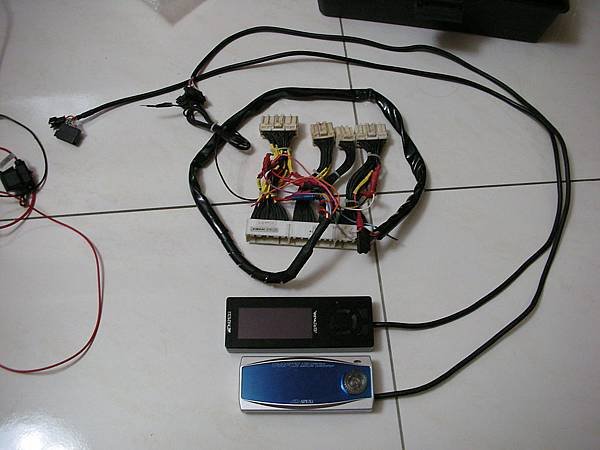

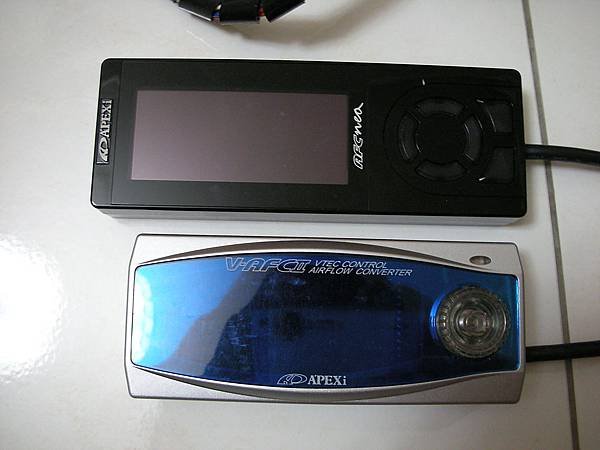

底下那台為V-AFC II代機

AFC-neo這一代進化到更為花俏了

而且顯示幕也由單色LCD變成彩色LCD了，但解晰度還不及Greddy的OBDII機種

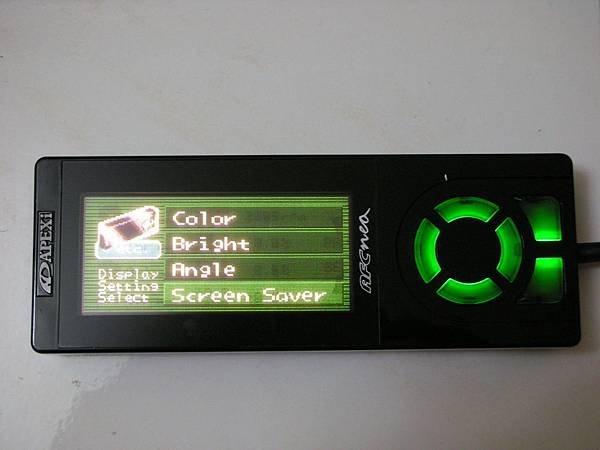

NEO的操控介面一樣是由3大項選單組成，簡單易瞭

並且顯示幕與按鍵皆可隨自已喜好更改別種顏色

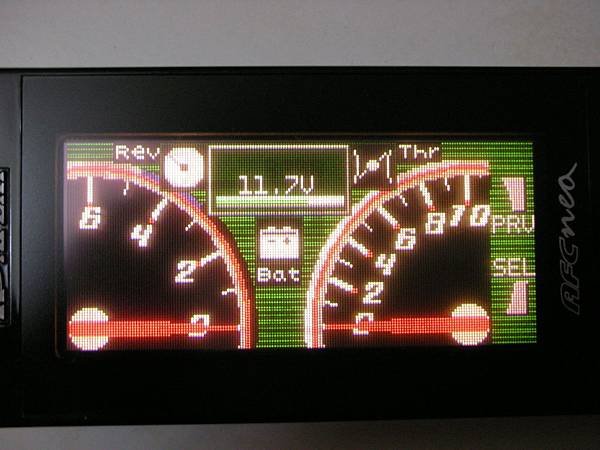

監控模式的介面

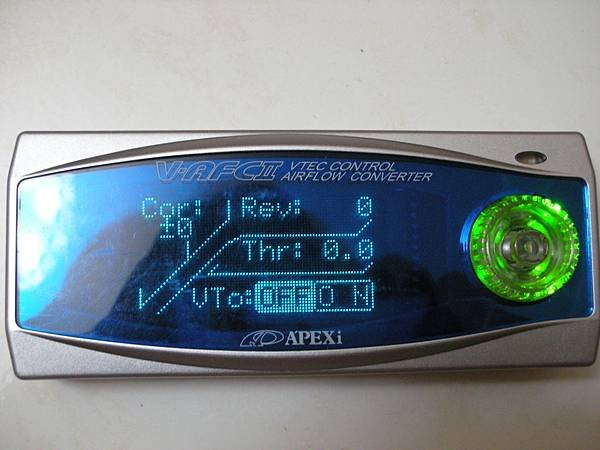

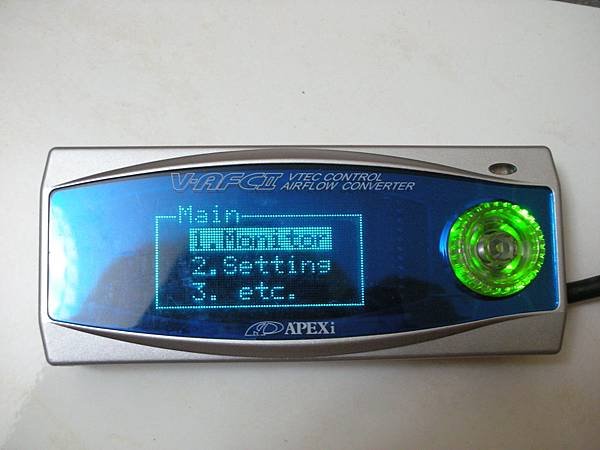

下圖為V-AFC II代的主控介面

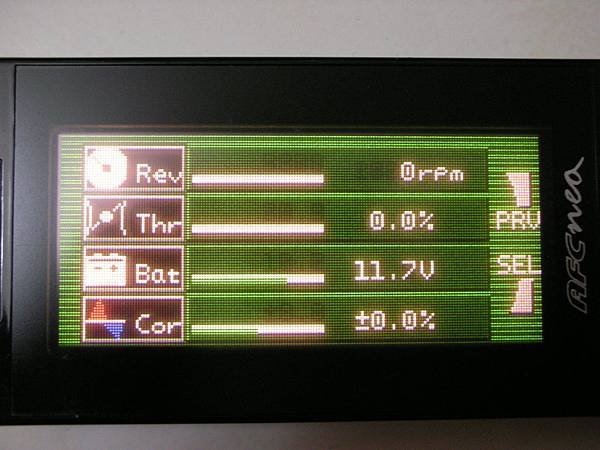

監控模式中的顯示項目其一

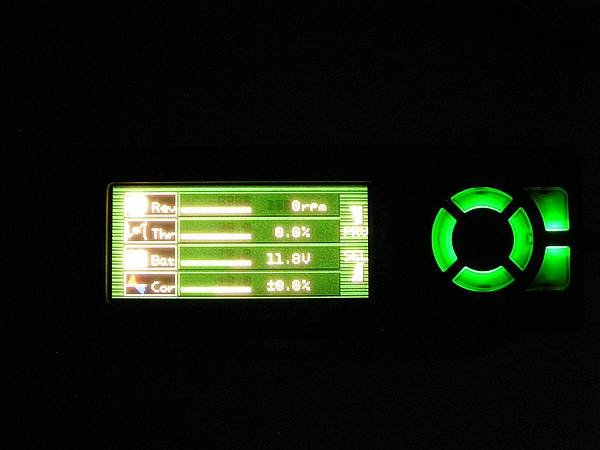

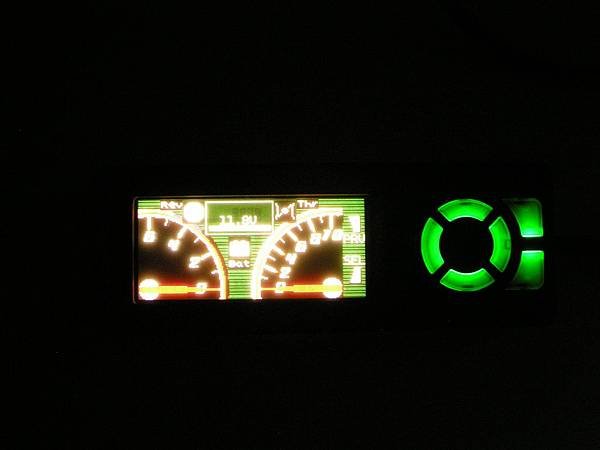

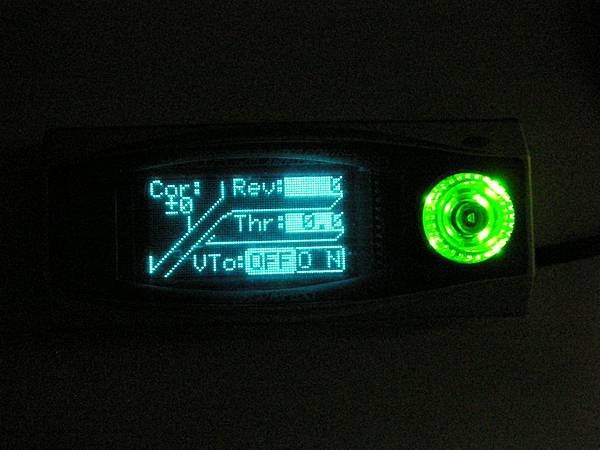

補幾張夜間圖

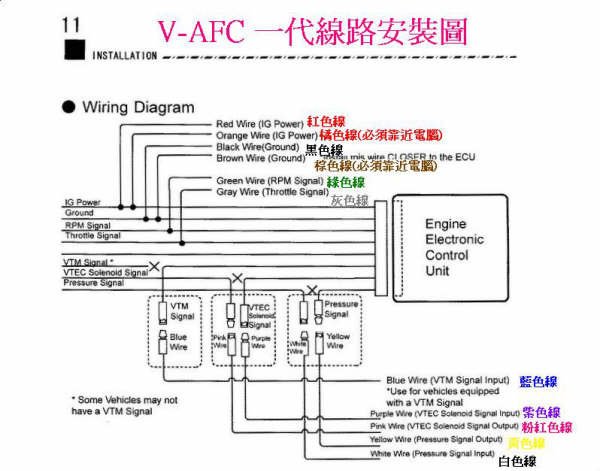

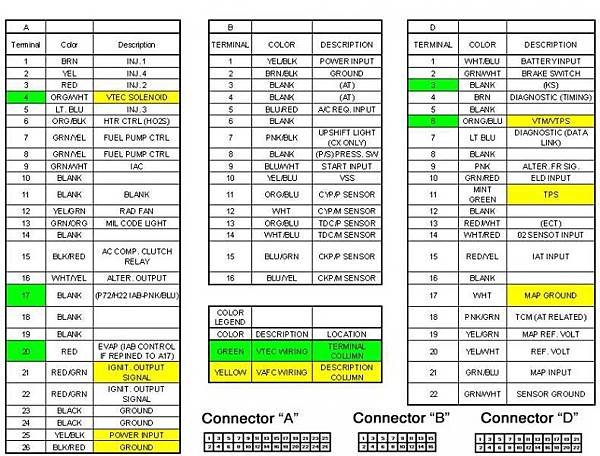

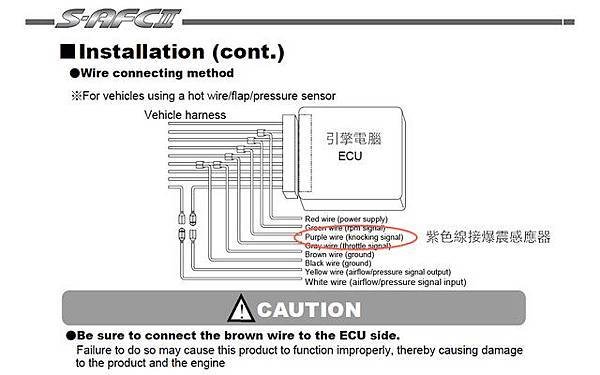

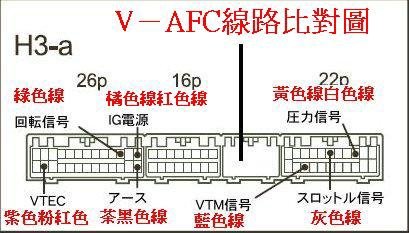

線路圖也不算複雜

只需跨接與截取:RPM轉速訊號、MAP訊號、節氣門開度訊號、VTM訊號、VTEC訊號

與正、負極即可
